什么是后倾(后向)离心风机?与前倾的区别及选型

佛山市顺炫风机电有限公司

分享
QQ好友 微博 QQ空间 邮件

外转子后倾离心风机:

前倾离心风机与后倾离心风机的区别在于风机叶片出风角度的大小。当出风角度大于90度时,称为前倾离心风机,小于90度时,称为后倾离心风机。

当离心风机的尺寸和转速相同时,出风角度越大,产生的压力越高,因此,前倾离心风机比后倾离心风机的优点是总压力更大。但前倾离心风机的动压占总压力的比例较大,空气流速较高,换算成静压时的损失较大,因此效率不如后倾型高。

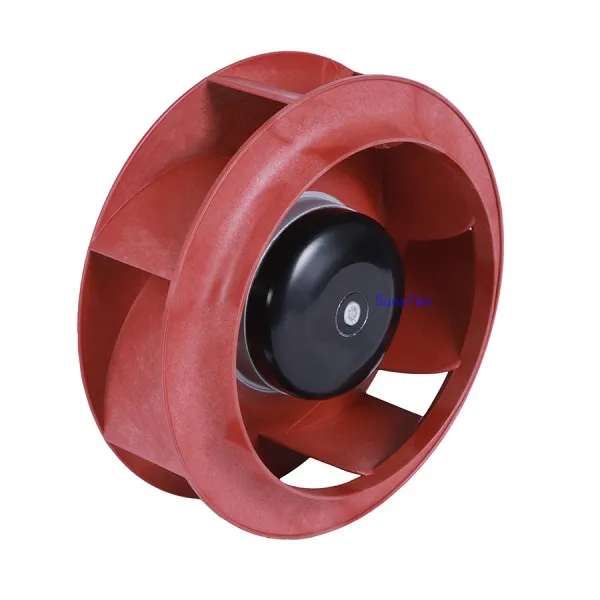

Backward-inclined (backward, backward-bent) centrifugal fan_external rotor
Backward-inclined (backward, backward-bent) centrifugal fan_external rotor

由于进气口和出气口处于90度,因此在电气柜或顶置场景中使用非常方便。来自: 顺炫风®

常见问题

后倾离心风机和前倾离心风机的出风角有什么区别?
后倾叶片出风角小于90°,前倾叶片出风角大于90°。相同尺寸且转速一致时,叶片角度越大产生的压力越高,因此两种风机的工作特性明显不同。
为什么前倾风机效率比后倾低?
前倾式总压大但动压占比高,用于克服管路阻力的静压小,效率较低;后倾式静压占比高,配合外转子EC电机整体效率更高。
后倾离心风机适合哪些安装场景?
进出风口成90°布局,适合电气柜、顶置式机组等需要水平进风、垂直排风的场合,结构紧凑、安装方便。
