一个0-10Vdc EC风机可以分成几个定速档吗?

佛山市顺炫风机电有限公司

分享
QQ好友 微博 QQ空间 邮件

通常,我们的EC风机(PMSM) 将为用户提供0-10V/PWM速度控制接口,功能一般如下所示:

Can a 0-10Vdc EC fan be divided into several fixed speed gears?
Can a 0-10Vdc EC fan be divided into several fixed speed gears?

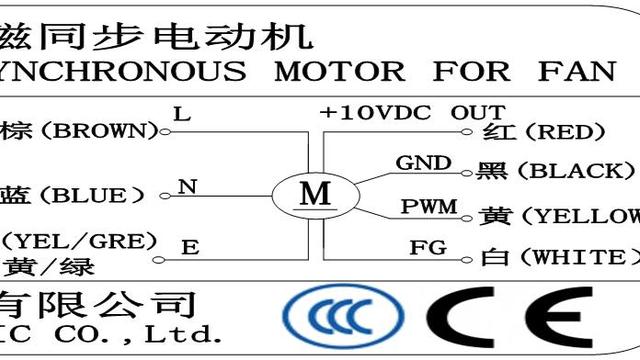

SF146-EC风机接线图:

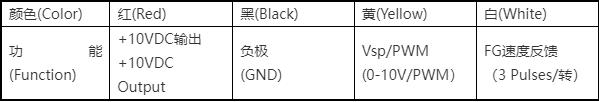

信号控制用四芯电缆:

Can a 0-10Vdc EC fan be divided into several fixed speed gears?
Can a 0-10Vdc EC fan be divided into several fixed speed gears?

电源输入三芯电缆:

Can a 0-10Vdc EC fan be divided into several fixed speed gears?
Can a 0-10Vdc EC fan be divided into several fixed speed gears?

但是在某些情况下,我们希望利用EC风机的所有优点,但不需要0-10V无级调速或匹配的速度控制电路板。我们只需要4或3个固定速度的齿轮 (例如,最初使用具有四个速度的交流电动机)。此时,是否可以无缝替换?

答案是肯定的。EC风机也可以像交流电机抽头调速电机一样在控制电路板上连接3或4条速度控制信号线 (理论上EC电机可以分为N档,但是4通常足以满足日常使用),如下图所示:

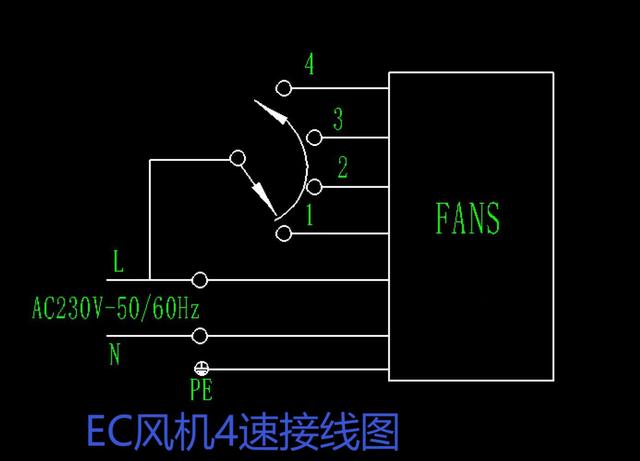

SF146A EC风机4速接线图
SF146A EC风机4速接线图

EC风机4速接线图

常见问题

0-10V直流EC风机如何实现固定档位调速?
EC风机内置PMSM电机与控制电路,控制板接入3条或4条速度信号线即可输出固定转速档位,理论上可设定N档,实际4档已能满足大多数应用。
SF146 EC风机的接线方式是怎样的?
SF146采用信号四芯加电源三芯接线,四芯中包含速度信号线,接入控制板后即可实现定档运行,无需额外配置变频器。
EC风机能否替换原有的4速抽头交流电机?
可以。EC风机支持多档速度信号输入,可无缝替换4速抽头式交流电机,无需改动风道结构,还能获得更宽的无级调速范围。
