一个0-10Vdc EC风机可以分成几个定速档吗？

通常，我们的EC风机(PMSM) 将为用户提供0-10V/PWM速度控制接口，功能一般如下所示:

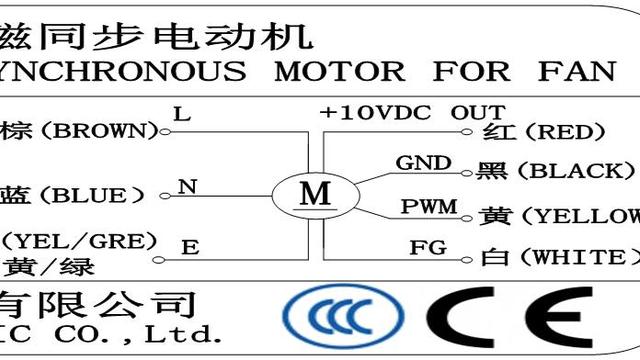

SF146-EC风机接线图:

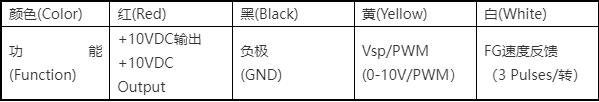

信号控制用四芯电缆:

电源输入三芯电缆:

但是在某些情况下，我们希望利用EC风机的所有优点，但不需要0-10V无级调速或匹配的速度控制电路板。我们只需要4或3个固定速度的齿轮 (例如，最初使用具有四个速度的交流电动机)。此时，是否可以无缝替换？

答案是肯定的。EC风机也可以像交流电机抽头调速电机一样在控制电路板上连接3或4条速度控制信号线 (理论上EC电机可以分为N档，但是4通常足以满足日常使用)，如下图所示:

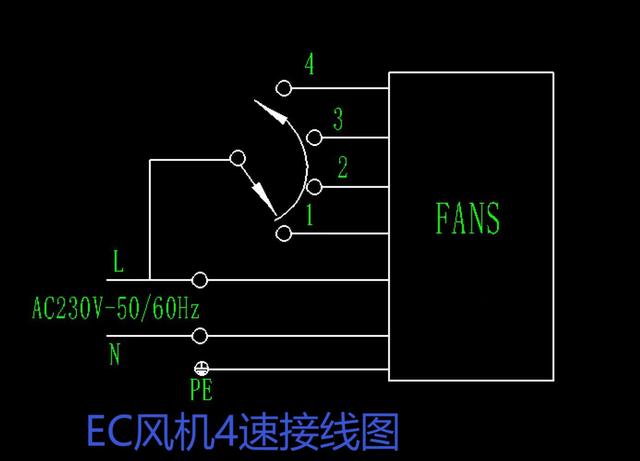

EC风扇4速接线图
